Plašč
• Minimalna povprečna debelina: 0,5 mm
• Material plašča: PVC
• Premer plašča: 4,7 mm ± 0,4 mm
• Barva plašča: Bela
Električne lastnosti
• Največja enosmerna upornost enega prevodnika: 12 Ω / 100 m
• Minimalna izolacijska upornost: 5000 MΩ·km
• Največja neuravnoteženost enosmerne upornosti:
o znotraj para: 2 %
o med pari: 4 %
• Dielektrična trdnost: brez preboja pri 1 kV DC, 1 minuto
Prenosne lastnosti
• Karakteristična impedanca: 100 Ω ± 15 Ω
• Pogovor med pari (NEXT): ≥35,3 dB / 100 m @ 100 MHz
• Največje slabljenje: 24,2 dB / 100 m @ 100 MHz
• Povratna izguba: ≥20,1 dB / 100 m @ 100 MHz
Mehanske lastnosti
• Natezna trdnost:
o plašč ≥13,5 MPa
o izolacija ≥16 MPa
• Raztezek pri pretrgu:
o plašč ≥150 %
o izolacija ≥300 %
• Minimalni radij upogibanja pri namestitvi: več kot 8-kratnik zunanjega premera kabla
• Raztezek prevodnika pri pretrgu: ≥10 %
Okoljske lastnosti
• Krčenje izolacije: ≤5 %
• Odpornost izolacije proti migraciji barve: brez migracije
• Natezna trdnost in raztezek plašča po staranju:
o natezna trdnost ≥12,5 MPa
o raztezek ≥100 %
• Test upogibanja pri nizkih temperaturah: brez razpok po testu
• Toplotni šok test: brez razpok po testu
• Temperatura delovanja: –20 °C do +60 °C
• Temperatura namestitve: 0 °C do +50 °C
• Temperatura skladiščenja: –10 °C do +40 °C
• Vlažnost skladiščenja: <60 % RH
Varnost
• Vertikalni test gorenja: v skladu z IEC 60332-1-2

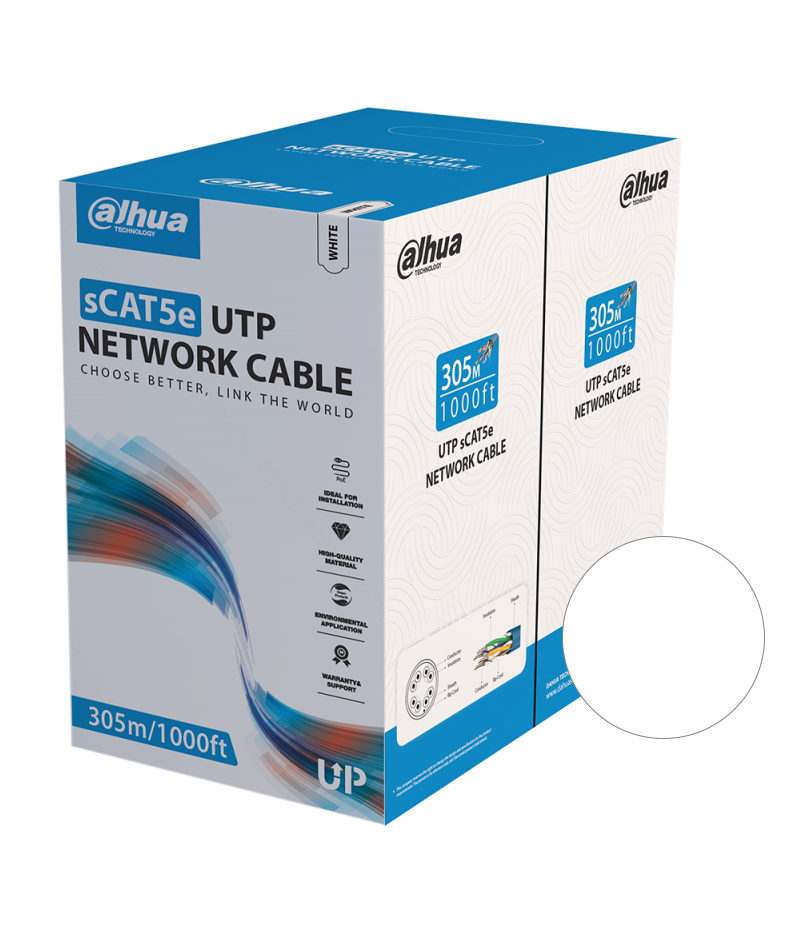

Pakiranje
• Dolžina kabla: 305,0 m ± 2 m
• Način pakiranja: 305 m v škatli, ena zunanja škatla vsebuje dve notranji škatli
• Dimenzije pakiranja: 364 × 364 × 216 mm (D × Š × V)
• Dimenzije transportne embalaže: 447 × 386 × 382 mm (D × Š × V)
• Neto teža: 8 kg ± 0,6 kg
• Bruto teža: 8,5 kg ± 0,6 kg
